La tomographie industrielle : qu'est-ce que c'est ?
Aussi appelée "Computed Tomography" ou "CT Scan", c'est la radiographie 3D des objets. Comme le fait le scanner médical pour l'humain, elle révèle les structures internes des produits en haute résolution, sans les abîmer et sans contact. Cela en fait un outil idéal pour analyser, contrôler et innover avec précision.
Définition de la tomographie industrielle
La tomographie industrielle est une technique d'imagerie 3D par rayons X capable de révéler l'intérieur d'un objet sans le détruire.
Née dans le domaine médical dans les années 1970 avec les premiers scanners CT (aussi appelé "tomographe" dans le milieu industriel), cette technologie a été adaptée à l'industrie dans les années 1990 pour répondre aux besoins croissants de contrôle qualité.
Le principe de la tomographie repose sur l'acquisition de centaines d'images radiographiques sous différents angles, puis leur reconstruction en un modèle 3D complet. Contrairement à une simple radiographie qui ne fournit qu'une image plate en deux dimensions, la tomographie révèle l'intégralité du volume de la pièce, couche par couche.
Comment fonctionne un
tomographe ?

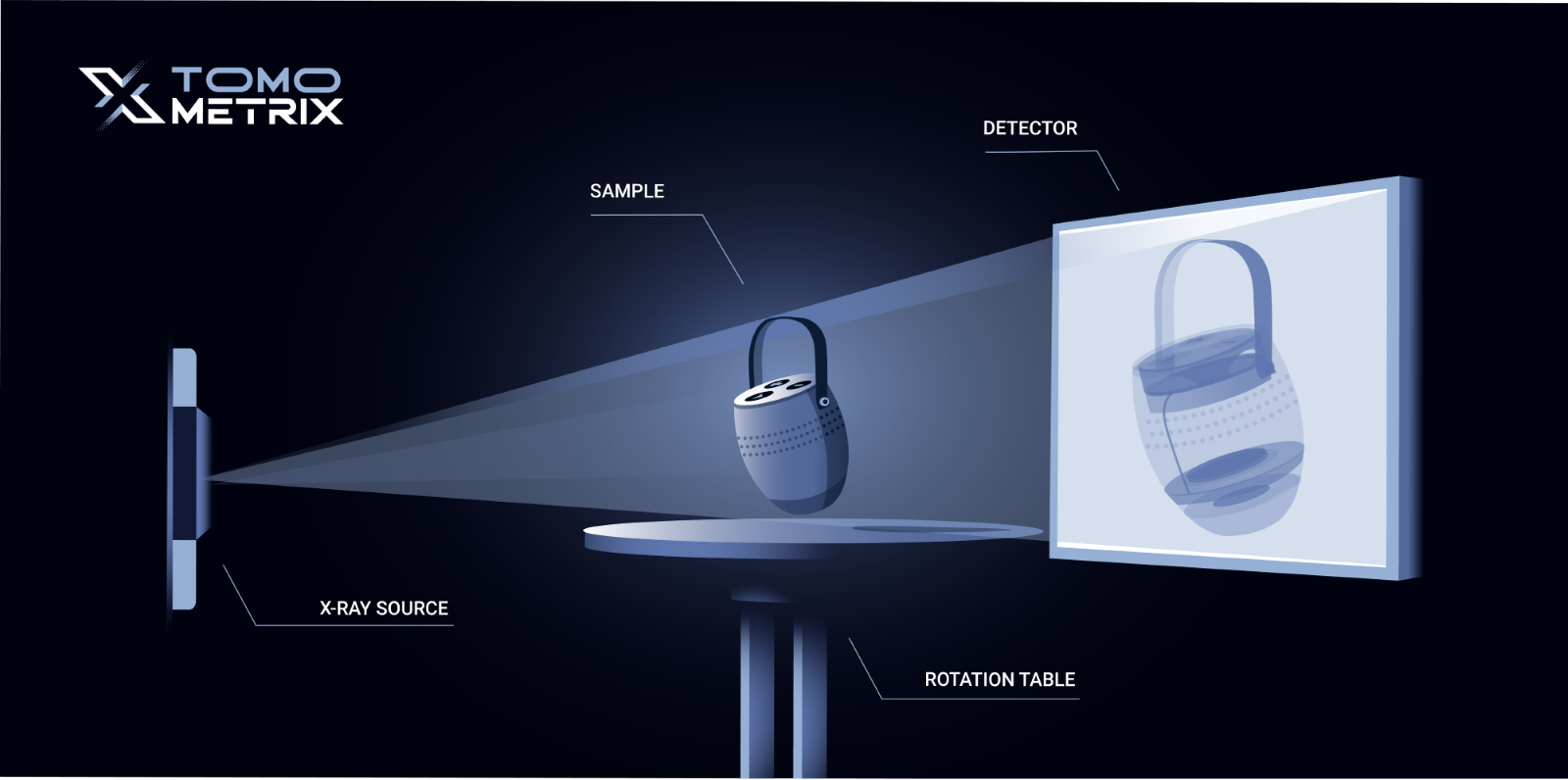

A l'image d'une photo panoramique reconstituée à partir de photos prises sous différents angles, la tomographie reconstruit, à partir d'un grand nombre de radiographies (projections), un volume 3D en haute définition. Le pixel devient voxel !
Émission des rayons X
Un faisceau traverse la pièce. Les rayons sont atténués selon la densité des matériaux rencontrés.
Rotation complète
La pièce tourne à 360° tandis qu'un détecteur capte en continu les rayons X la traversant.
Reconstruction 3D
Des algorithmes assemblent toutes les images en modèle 3D volumétrique permettant une inspection virtuelle interne complète.
Non destructif
La pièce reste parfaitement intacte après le contrôle et peut être réutilisée en production ou livrée au client. Aucun démontage, aucune découpe, aucune altération.
Vision intérieure
La tomographie donne accès aux géométries internes impossibles à voir ou mesurer avec des moyens conventionnels. Porosités, fissures, délaminages, cavités internes, assemblages collés, positionnements de joint... tout devient visible.
3D complet
Alors qu'une radiographie 2D ne montre qu'une projection plate avec superposition des éléments, la tomographie fournit toutes les coupes dans tous les plans et tous les angles de vue possibles.
Multi-matériaux
Métaux légers et lourds, plastiques techniques, composites carbone, céramiques, assemblages mixtes... la tomographie s'adapte à une très large gamme de matériaux.
Mesures précises
Au-delà de la simple détection de défauts, la tomographie, couplée à un logiciel de métrologie, permet d'effectuer du contrôle dimensionnel sur les géométries externes et internes.
Polyvalence
Un seul scan tomographique permet de réaliser simultanément une analyse de défauts, de la métrologie dimensionnelle et de la rétro-ingénierie. Trois prestations en une seule acquisition.
COMPARATIF TECHNIQUE
Tomographie vs autres méthodes de contrôle
Tomographie
Vue
3D complète
Intérieur
Oui
Résolution
Quelques µm
Destructif
Non
Radiographie 2D
Vue
2D projection
Intérieur
Partiel
Résolution
Variable
Destructif
Non
Scanner optique
Vue
Surface uniquement
Intérieur
Non
Résolution
Quelques µm
Destructif
Non
Applications
Pour quelles applications industrielles ?
La tomographie industrielle s'est imposée dans de nombreux secteurs pour répondre à des enjeux critiques de qualité et de performance.
Aéronautique et spatial : Contrôle et analyses de pièces en matériaux composites, en impression 3D. Recherche de défaut sur pièces critiques (inclusion, fissure). Vérification de soudures et assemblage
Automobile : Contrôle d'échangeurs thermiques, inspection de batteries pour véhicules électriques (cellules), analyse de défaillance de composants électroniques embarqués.
Plasturgie et injection : Détection de porosités, de retassures, de lignes de soudure, vérification d'épaisseur de paroi, contrôle de surmoulages, métrologie dimensionnelle.
Électronique : Inspection de cartes électroniques & capteurs, contrôle des brasures (BGA), analyse de connexions internes, détection de faux contacts.
Energies : Analyse de soudure, inspection de composants critiques.
Fonderie et moulage : Analyse de porosité, d'inclusion, détection de fissure sur des pièces moulées en alliage léger.
Cosmétique & médical : Contrôle de dispositifs implantables, détection de fuite, détection de polluant, contrôle de lot.
Outillage et moules : Numérisation de pièce ou d'empreinte sans retrait en vue d'un contrôle dimensionnel ou d'une rétro-conception
Recherche et Développement (multi-sectoriel) : Benchmarking, analyse des prototypes
Quelle résolution atteint la tomographie industrielle ?
On parle ici de taille des voxels composant le volume reconstruit. Suivant la taille, la composition des pièces / échantillons et de l'objectif de l'analyse, elle peut varier de 4µm à plus de 100µm
Quels matériaux peuvent être scannés ?
La capacité de scan est dépend de la densité / numéro atomique (Z) de la matière et de l'épaisseur à traverser. Polymères & plastiques, mousses et matériaux cellulaires, composites, aluminium et alliages légers, céramiques permettent d'obtenir des images de très bonne qualité. Les matériaux de plus forte densité, tels que l'acier, l' inox, le nickel ou l'inconel ne pourront être scannés qu'avec de plus faibles épaisseurs.
Combien de temps dure un scan tomographique ?
Cela dépend de la résolution de scan, des matériaux et de l'objectif d'analyse. Il peut être de quelques minutes à plusieurs heures.
Quel est le coût d'une analyse tomographique ?
Variable selon complexité, résolution et type d'analyse demandée. Contactez-nous pour un devis personnalisé adapté à votre projet spécifique.
Comment lire les résultats d'une tomographie ?
Rapports PDF annotés avec captures et mesures. Viewer 3D gratuit pour navigation autonome. Formation à la lecture incluse si besoin.
Projet de rétroconception ?
Vous avez une pièce ou moule à reconstruire numériquement ? Notre équipe analyse votre besoin sous 48 h. Partagez des photos ou des plans partiels si disponibles pour accélérer l'évaluation.
